PA—80耐火注料

理化指标：

项目LTEMS			碳化硅浇注料 Cardorundumcastable	高铝耐火浇注料 High aluminga castable				隔热浇注料 lnsulationcastble
				CGAJ-1	CGAJ-2		CGAJ-3
化学成份（％）	sic		≥56	/	/	/		/
	A|2O3		≥21	≥75	≥80	≥82		≥35
	SiO2		/	≤8	≤10	≤10		≥45
	Fe2 o3		≤1.4	≤1.5	≤1.5	≤1.0		≤2.0
耐压强度（MPa）Cold crushing strength	100℃×24h		≥80	≥90	≥100	≥120		≥40
	880℃×3h		/	≥70	≥90	≥120		/
	1200℃×3h		≥120	/	/	≥100		≥7.6(1300℃)
体积密度g/cm3 bulk density			≥2.45	≥2.5	≥2.6	≥2.9		≥0.9
烧后线变化％1200℃heating linear change			≤-0.4	≤-0.14(800℃)	≤0.15(800℃) ≤0.30(110℃)	≤-0.4(1200℃)		≤-0.3(1300℃)
抗折强度 （MPA） Bending strength		110℃×24h	≥12	≥12	≥15	≥15
		800℃×3h	/	≥10	≥15	≥18		≥0.6
		1200℃×3h	≥15	/	/	≥15		/
导热系数W/M.K Therma cenductivity			≥5.0(500℃)	≤1.3(800℃)	≤2.0(500℃)	≤2.0(500℃)		≤0.18(500℃) ≤0.20(650℃)
气孔率％Apparent porosity			≤17	≤16	≤16	≤14		/
最高使用温度℃ MAX working ternperature			1550	1400	1400	1650		1350

















































用途：用于碳素回转窑，煤粉炉，流化床锅炉的炉墙、炉顶、炉膛、冷灰斗等，水泥窑中的窑口，冷却机。下料槽、预热筒、链条带等其它工业炉窑的现场浇注及预制构件的制作。

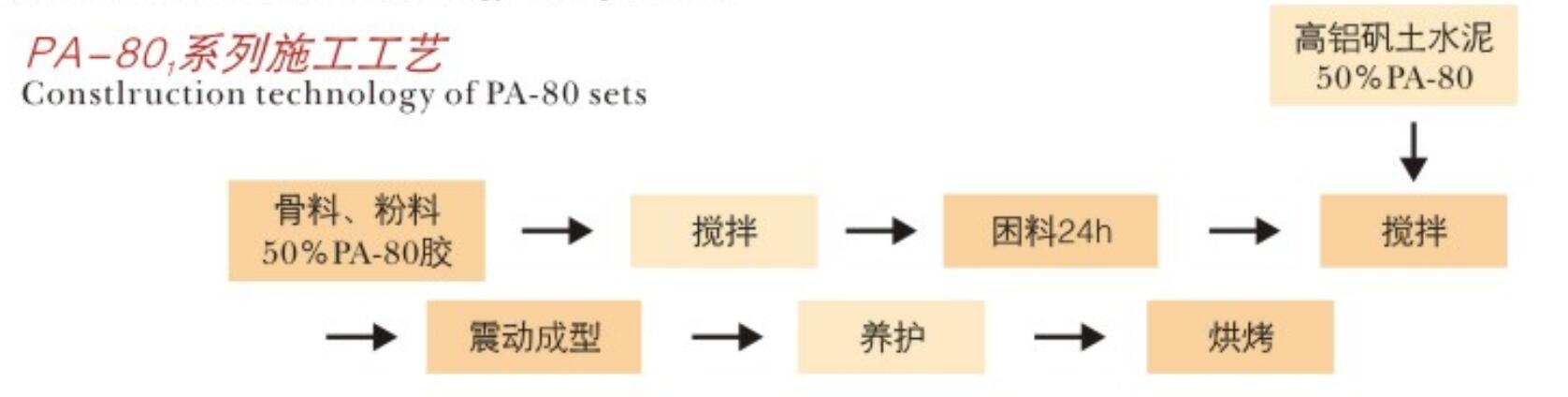

主要特点：
（1）浇注4小时脱模、可以获得无切缝的整体结构，不要干燥烘烤，可立即运行投产，极大地缩短了停炉时间，是枪修补的理想材料；
（2）本品在高温条件下结合强度高，粘结牢固，耐磨性好，抗冲刷能力强，具有较好高温性能，长期使用温度可达800—1500℃，比同质烧结耐火砖性能更为良好。

应用效益：
应用此项产品，可使热工窑炉炉龄延长2—5倍，节约燃料，提高热效率，增强安全性施工简单方便，即能减轻工人劳动强度又具明显的经济效益，由于本产品采用热辐射率高的材料制成，大大提高炉墙的热辐射率和炉内的加热效果，减少热损失，具有明显的节能效益。
