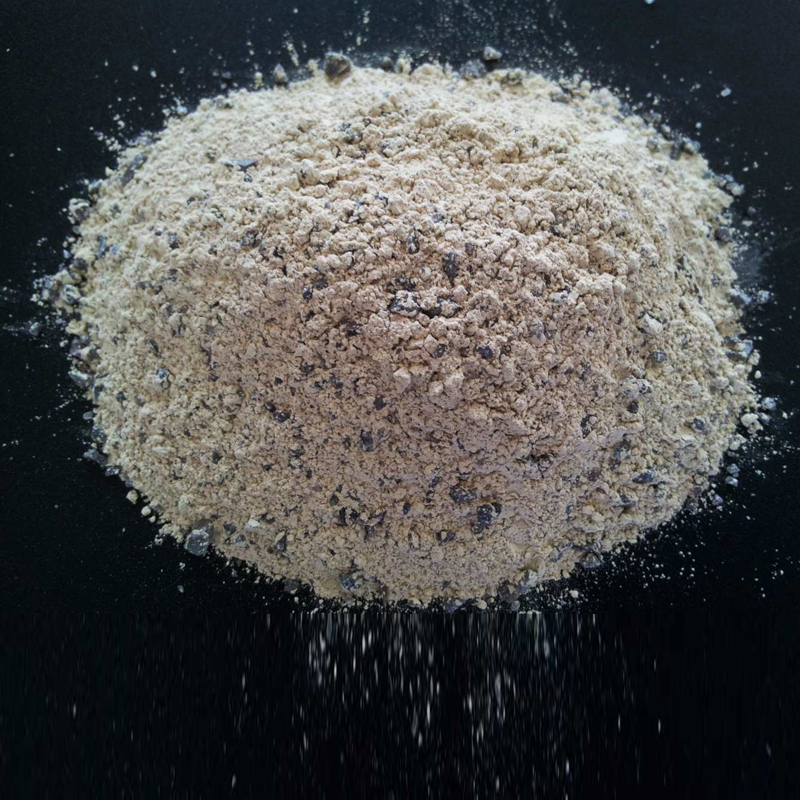

刚玉可塑性捣打料施工说明
一、材料包装与注意事项。
二，捣打料的集料采用编织袋包装，重量50kg/袋。结合剂采用塑料桶包装，重量35kg/桶，促凝剂小袋单独包装（在编织袋内），一袋集料配制1kg左右的促凝剂。
三、该材料采用强制式搅拌机搅拌。
四、将配制好的集料和促凝剂倒入搅拌机内混合均匀颜色一致，再加入称量好的结合剂继续搅拌（搅拌时先加入大约称量好的2/3的结合剂），在视具体的施工要求加入剩余是结合剂，搅拌均匀后即可使用（搅拌时间一般为3-5分钟）。
五、搅拌好的料应该在40分钟内用完，严禁第二次加入结合剂，初凝后的料应弃之不用。
六、结合剂的加入量为6~7%（重量比），（100kg加入6-7kg）。
七、材料施工：成型内衬用风镐捣打或手工捣固。风镐气压一般为0.5NPA，锤头冲击频率一般为1100次/min，锤头形状为正方形、长方形或圆形，其面积为25-70cm²。捣打内衬时，每次布料厚度为20-60mm，风镐应与料面垂直，锤头按照一个方向连续移动，锤头面依次重叠1/3，每行间也要重叠捣制，每层料连续捣打4-5遍，形成密室的整体后，方可进行下一层布料。布料前，应将捣打面扒毛，以使上下层料捣制成一体，防止分层，施工应连续进行，如问间歇时间较长，应及时将捣打面盖严。
推荐产品
